k1体育有限公司
所属分类： 增韧剂
浏览次数： 次
发布时间： 2024-08-12 10:32:08

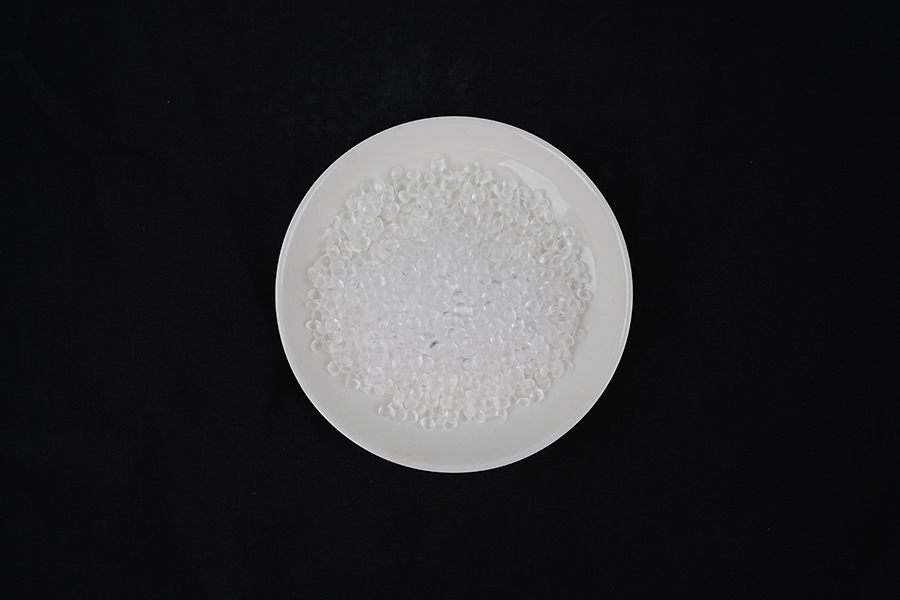

LOTADER AX 8900是一种通过高压聚合工艺而得的乙烯，丙烯酸酯和丙烯酸缩水酯，无规三元共聚物，单体含量高。
主要应用（main application）
依据其性能（反应性、柔软性），LOTADER AX8900是一种适用于工程塑料如：PA、聚酯（PBT.PET）、PC/PBT或PC/ABS合金等冲击强度的增韧剂，同时可用作聚酯聚烯烃混合的相容剂以及复合材料的黏合剂。
| 典型特征（Typical characteristics） | |||
| 特性 | 数值 | Unit | Test Method |
| 融指 (190°C/ 2,16 kg) | 6 | g/10mn | ASTM D 1238 |
| 丙烯酸甲酯含量 | 24 | % wt | FTIR (internal) |
| 丙烯酸缩水酯含量 | 8 | % wt | FTIR (internal) |
主要特性（Main properties）
1. 由丙烯酸带来优越的柔软性，同时加工过程中能保持较高的热稳定性；
2. 由于丙烯酸的含量高，使AX8900具备高弹性（低结晶度）和高抗冲性
3. 丙烯酸缩水酯与羟基，羧基和氨基的反应使AX8900MAX程度的与熔体混合与分散在热塑性工程塑料中
4. 作为乙烯共聚物，AX8900可以与LDPE及其他乙烯共聚物以任意比列相容
5. 与PET、PBT、PPS、金属、纸张、玻璃等有较好的附着性
加工过程（processing）
1． 丙烯酸酯共聚单体的热稳定性可以满足聚酯（PBT、PET）及PPS的加工温度，这些是可用AX8900进行抗冲改性的主要材料，然而为了尽量减少凝胶体的产生，建议在加工后立即清理设备以避开AX8900可以完成 交联的时间和温度。
2． LOTADER AX 8900无腐蚀性
警告（warning）
LOTADER AX8900与聚合物哪有的顺丁烯二酸酐和酸反应，这种反应会产生凝胶体和阻塞物使得挤出机不受控制，所以需要在使用AX8900前后清洗挤出机
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO 1183 | 0.940 | g/cm3 | |
| 熔体流动速率 | 190℃/2.16kg | ASTM D-1238 | 6 | g/10min | |
| 机械性能 | 拉伸模量 | ASTM D-638 | 8 | MPa | |
| 弯曲模量 | ASTM D-790 | 30 | MPa | ||
| 断裂拉伸强度 | ASTM D-638 | 4 | MPa | ||
| 断裂伸长率 | ASTM D-638 | 1100 | % | ||
| 硬度 | A | ASTM D-2240 | 64 | ||
| 硬度 | D | ASTM D-2240 | 18 | ||
| 热性能 | 熔融温度 | DSC | 65 | ℃ | |
| 维卡软化温度 | ASTM D-1525 | 40 | ℃ |
更多产品
——
专注胶粘剂行业用心做好品质产品
应用领域
——
k1体育 的产品广泛适用于各种领域
定制流程
——
专业的研发团队，免费提供OEM/ODM设计方案，各功能选配定制
